Световодные инструменты (насадки) для лазерных аппаратов.

Служат для подведения лазерного излучения к месту воздействия.

Соединение насадок с лазерными аппаратами осуществляется либо через магистральный световод (МСФ) с коннектором SMA-905, FC, ST, и т.д., либо непосредственно к выносной излучающей головке.

Оптические насадки в стандартном  исполнении предназначены для низкоинтенсивной лазерной терапии (НИЛИ), их использование для фотодинамической терапии и иных целей подразумевает вариантное исполнение с применением материалов с более высокой лучевой стойкостью без изменения габаритных размеров и диаграммы распределения излучения.

При заказе оптических насадок просьба указывать их предпологаемое использование, по умолчанию насадки будут изготовлены и отгружены в стандартном исполнении, ответственность за их работоспособность в случае  применения вне рабочего диапазона длин волн и превышения допустимой мощности изготовитель не несет.



Описание Изображение Рабочий диапазон длин волн, нм,  Максимально допустимая средняя мощность, Вт
 исполнение:

стандартное/вариантное

Магистральный световод для подключения насадок МСФ

Длина 2,5 метра, оптический коннектор SMA-905, либо  по указанию заказчика





300-1200 / 400-2500



10/50

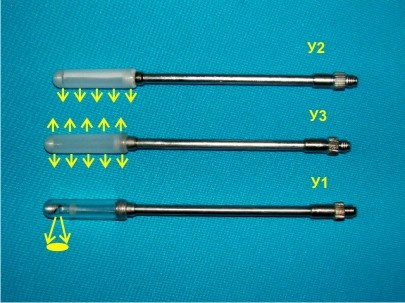

У1, У2, У3 Для применения в урологии , проктологии, гинекологии.       Габариты 173х12 мм

Диаметр цилиндра 12 мм. Выход излучения:

У1 – точечное боковое. Диаметр светового пятна на поверхности излучаемой области:  8 мм

У3 –цилиндрический,  размер светового пятна на поверхности излучаемой области: 35х12 мм

У2- полуцилиндрический,размер светового пятна на поверхности излучаемой области: 35х6 мм

360-900 2/5
Р1, Р2,Р3    Для применения в проктологии, гинекологии.

Габариты 115х20 мм. Диаметр цилиндра 14 мм. Выход излучения:

Р1 – точечное боковое. Диаметр светового пятна на поверхности излучаемой области:  12 мм

Р3 –цилиндрический,  размер светового пятна на поверхности излучаемой области: 75х14 мм

Р2- полуцилиндрический,размер светового пятна на поверхности излучаемой области: 75х14 мм

360-850 2/5

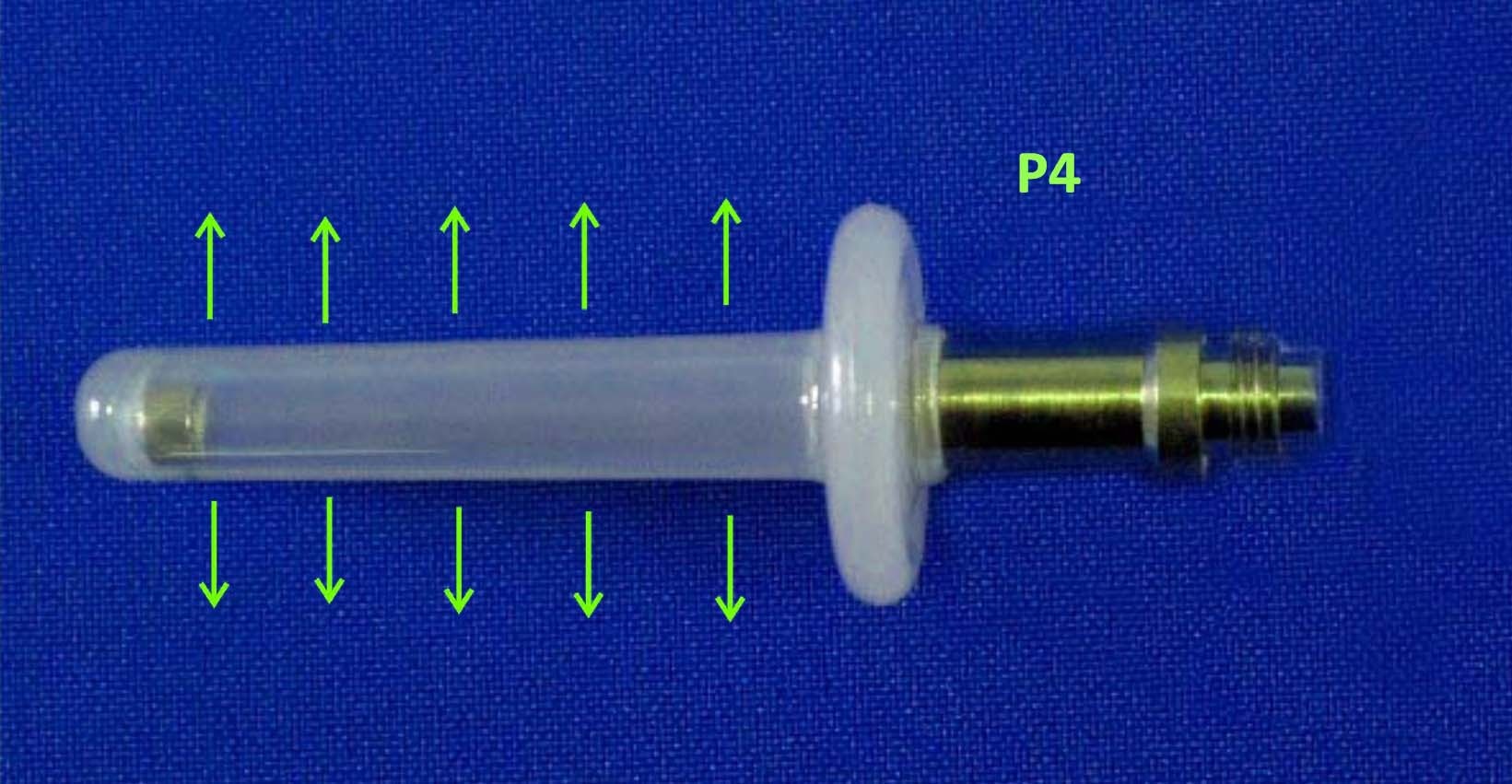

Р4 Габариты 78х25 мм. Диаметр цилиндра 10 мм.цилиндрический,  размер светового пятна на поверхности излучаемой области: 38х10 мм





360-850 2/5

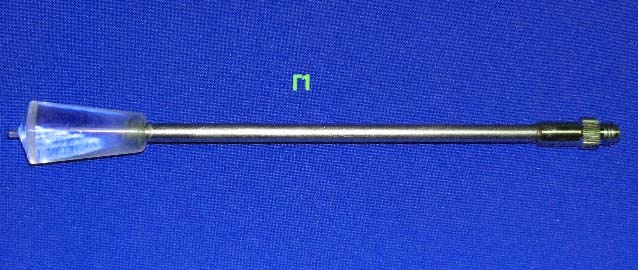

Г1

Для облучения шейки матки

Габариты: 195х20 мм   Диаметр светового пятна на поверхности излучаемой области: 20 мм  или 30 мм

360-850 2

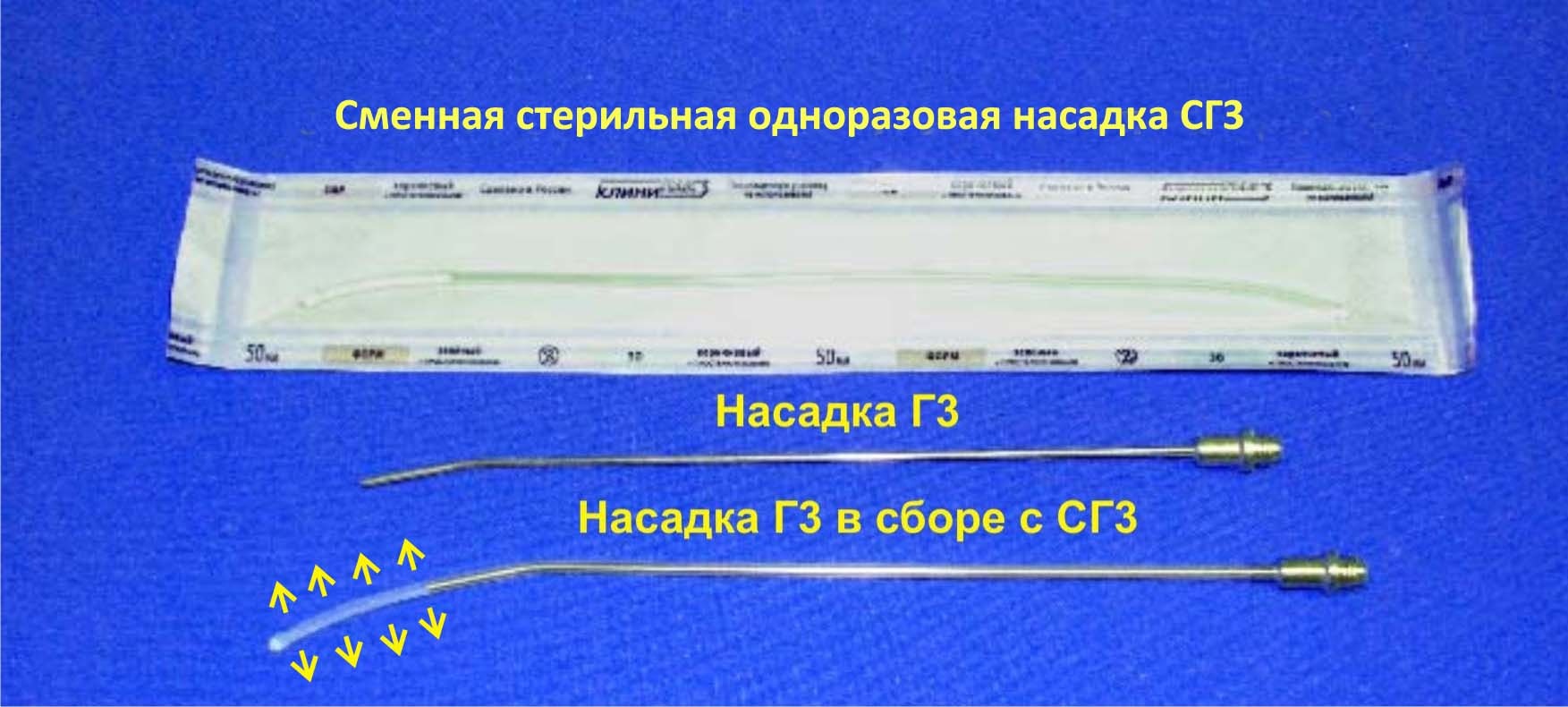

Г3, СГ3 для облучения полости матки и цервикального канала

Г3 многократного использования, на которую надевается сменная       рассеивающая насадка СГ3. Габариты 210х10 мм, диаметр  трубки 2 мм

СГ3 стерильная рассеивающая насадка однократного применения в индивидуальной упаковке.

Диаметр рассеивающейчасти 3,4 мм, длина 30 мм, общая длина 225 мм

Пример расчета дозы облучения для ФДТ смотрите здесь



600-700/400-500 1/1,5

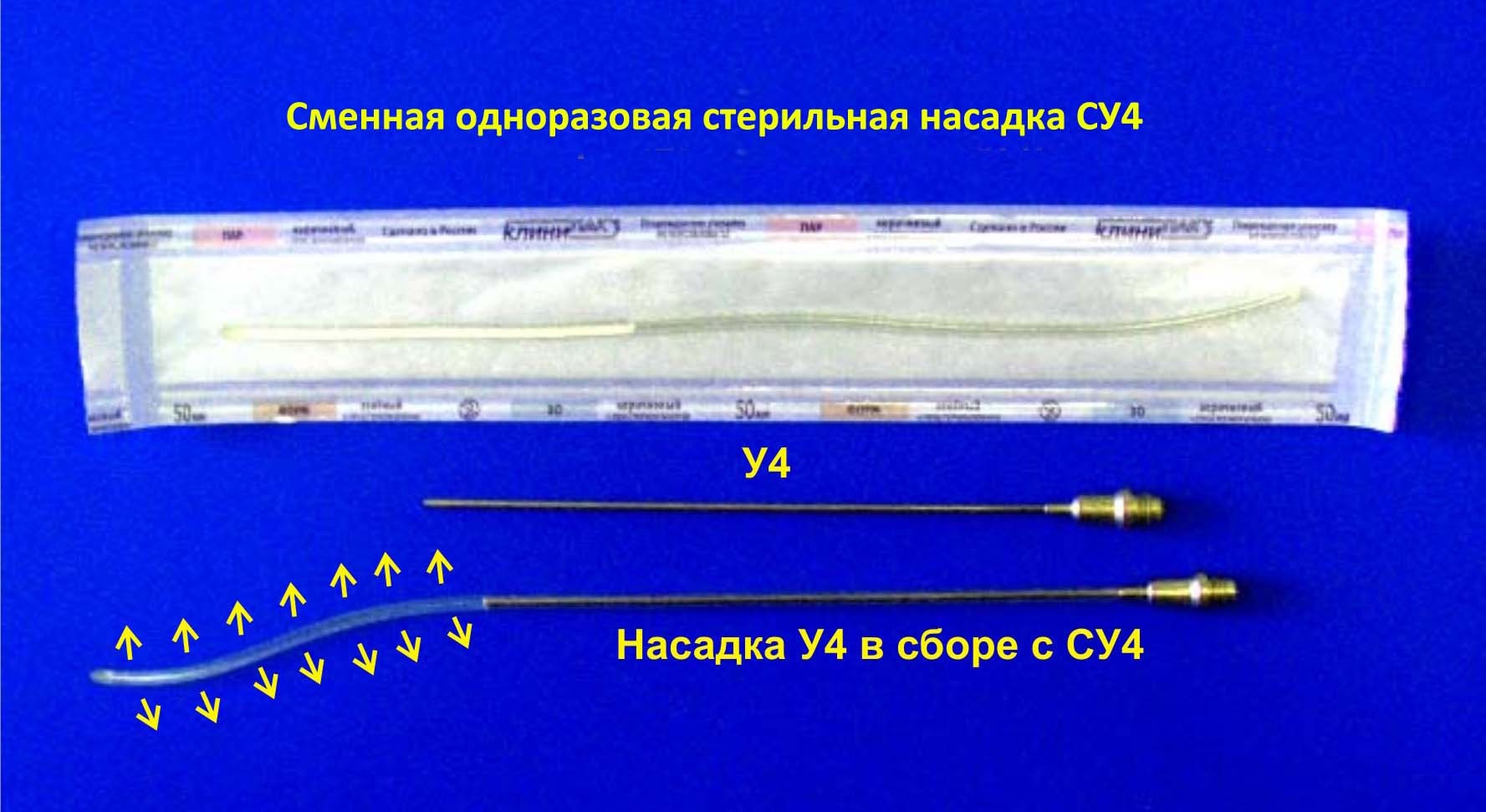

У4, СУ4 Для облучения уретры

У4 многократного использования, на которую надевается сменная рассеивающая насадка СУ4, диаметр трубки 2 мм, габариты 160 х 10 мм

СУ4 стерильная рассеивающая насадка однократного применения в индивидуальной упаковке.

Диаметр рассеивающейчасти 3,4 мм, длина 90 мм

600-700 1/2

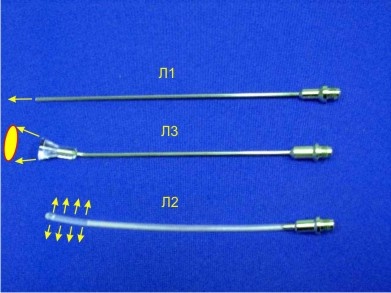

Насадки для ЛОР

Л1 диаметром 2 мм, длиной 140мм

Л2 Гибкая с рассеивающим диффузором

длиной 20 мм и диаметром 3,4 мм

Л3 для  облучения полости рта с

наконечником диаметром 10 мм

360-850 1
Стоматологический комплект

С1,С2,С3  длиной 110 мм, диаметром

2мм с выходом излучения

под различными углами.

С4 для облучения верхних и нижних челюстей

С5 с гибким рассеивающим диффузором длиной

50 мм диаметром 3,4 мм.

360-850/400-500 1/5
А1 – акупунктурная

К1  – массажная

К3  – коcметологическая с равномерным

распределением светового пятна

360-850/400-2500 3/10





СТЕРИЛИЗАЦИЯ

Световоды и инструменты подлежат дезинфекции и стерилизации в соотвествии с МУ 287-113 «Методическими указаниями по дезинфекции, предстерилизационной очистке и стерилизации изделий медицинского назначения», для изделий из стекла, металлов, пластмасс и резин при температуре до 60 градусов С, которые можно посмотреть по адресу
