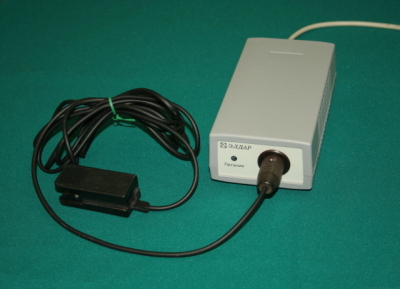

Компьютерный фотоплетизмограф «Элдар»

Компьютерный фотоплетизмограф «Элдар»

Система Eldar-Endo. Оценка функции сосудистого эндотелия

Система Eldar-Vario. Анализ вариабельности сердечного ритма

Технические характеристики

Диапазон относительных амплитуд пульсовой волны 0,005…0,05
Постоянная времени, не менее, с 1
Длительность фронта фотоплетизмограммы, не более, с 0,1
Питание прибора осуществляется от компьютера через интерфейс USB.
Габаритные размеры прибора 154 х 82 х 54 мм
Габаритные размеры датчика SpO2 71х25х25 мм

Компьютерный фотоплетизмограф «Элдар»

Система Eldar-Endo

Оценка функции сосудистого эндотелия
Диагностика состояния артериального русла
Определение показателей артериальной жесткости

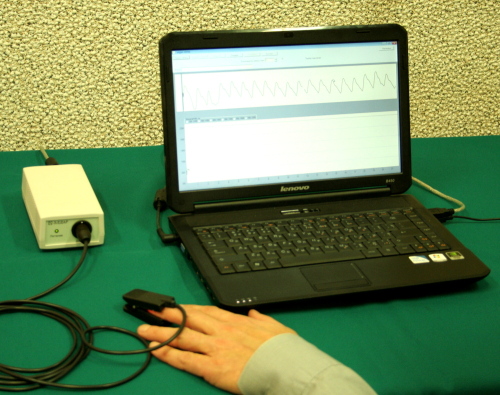

Компьютерный фотоплетизмограф «ЭЛДАР» предназначен для регистрации фотоплетизмограммы периферического пульса, экспресс-оценки функции эндотелия и процессов сосудистого ремоделирования с целью выявления ранних стадий атеросклероза, артериальной гипертензии, в том числе и беременных, прогноза сердечно-сосудистых заболеваний, оценки результатов лечения.

Область применения прибора: амбулаторные учреждения, осуществляющие диспансеризацию населения (врач общей практики, терапевт, кардиолог), лечебные учреждения кардиологического профиля; реабилитационные центры (фитнес, физическая реабилитация)



Программное обеспечение прибора обеспечивает:
— отображение фотоплетизмограммы;
— сохранение данных проведенного сеанса в файле;
— вычисление диагностических показателей.

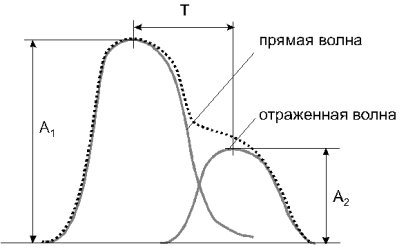

Реконструкция объемных пульсовых волн
для определения диагностических показателей


«Прямая» волна – объемная пульсовая волна распространяющаяся от сердца по плечевой артерии к месту расположения датчика на пальце руки.

«Обратная» волна — объемная пульсовая волна, отражающаяся в районе бифуркации артерии и возвращающаяся по аорте в плечевую артерию к месту расположения датчика.

Диагностические показатели:

Индекс отражения — отношение амплитуды отраженной пульсовой волны А2, к амплитуде прямой волны А1, выраженное в процентах:

ИО = (А2 / А1)*100 (40..100%)

Индекс жесткости — отношение роста обследуемого L (в метрах) ко времени отражения пульсовой волны Т, (в сек.):

ИЖ = L / T (5..15 м/сек)

Показатель функции эндотелия (ПФЭ) — Для оценки функции сосудистого эндотелия используется определение показателей ИО в ходе проведения пробы с реактивной гиперемией. ПФЭ характеризует величину снижения индекса отражения на третьей минуте (ИО 3 мин), по сравнению с исходным значением (ИО исх), выраженную в процентах:

ПФЭ = ((ИО исх — ИО 3 мин )/ ИО исх )100%

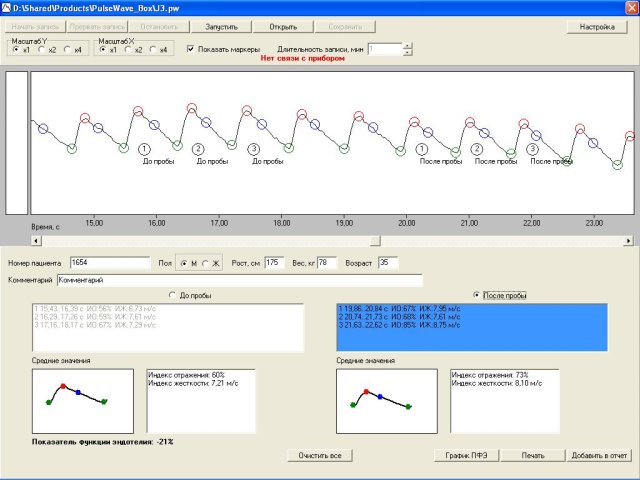

Интерфейс программы



Компьютерный фотоплетизмограф «Элдар»

Система Eldar-Vario

Анализ вариабельности сердечного ритма

Анализ вариабельности сердечного ритма позволяет определить вегетативный статус обследуемого, а также судить об активности процессов регуляции в вегетативной нервной системе на фоне проведения диагностических проб. Полученные данные используются для целей диагностики в различных областях медицины: кардиологии, хирургии, анестезиологии, реаниматологии, педиатрии, и др..



Пульсовые колебания регистрируются с помощью оптического датчика, установленного на пальце руки.

Анализ вариабельности сердечного ритма может осуществляться в двух режимах:

непрерывное определение показателей вариабельности методом скользящей выборки с отображением графиков показателей
определение показателей вариабельности 5-минутной записи

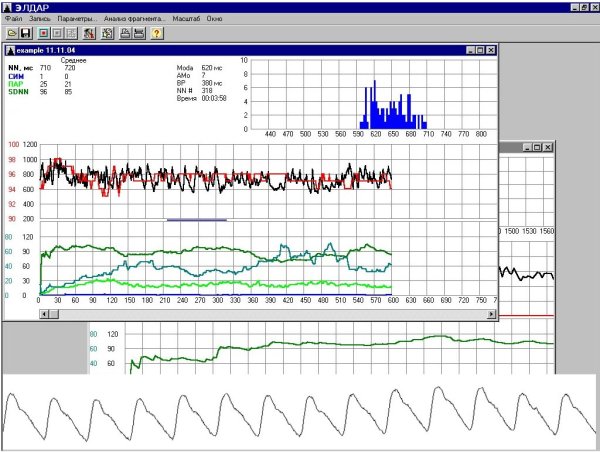

В непрерывном режиме на экране отображается фотоплетизмограмма, гистограмма распределения межпульсовых интервалов, ритмограмма и графики диагностических показателей.

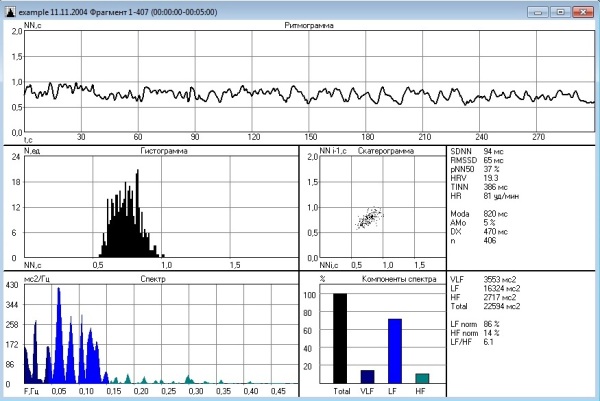

Результаты анализ 5-минутной записи представляются на экране в виде:

— ритмограммы,
— гистограммы распределения длительностей межпульсовых интервалов,
— скаттерограммы (диаграммы Лоренца, Пуанкаре),
— графика спектральной плотности мощности колебаний ритма сердца;

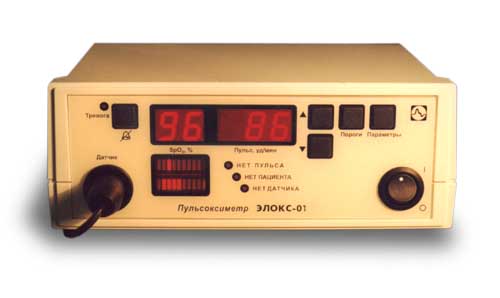

Пульсоксиметры Элокс

Пульсоксиметры «ЭЛОКС» обеспечивают непрерывное вычисление и цифровую индикацию значения степени насыщения гемоглобина кислородом (SpO2) и значения частоты сердечных сокращений (ЧСС) на цифровом индикаторе, сигнализацию выхода указанных значений за установленные пределы.

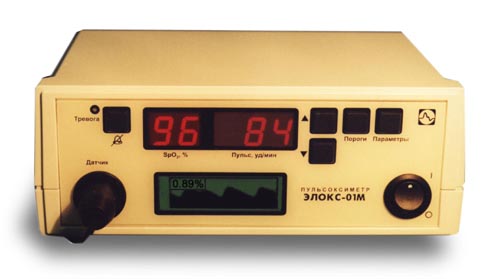

Модель «ЭЛОКС-01М» также обеспечивает отображение фотоплетизмограммы и тренда насыщения гемоглобина кислородом на графическом жидкокристаллическом дисплее, непрерывное вычисление и индикацию индекса перфузии.

Новые возможности модели ЭЛОКС-01М:

Реализована новая технология слежения за состоянием пациента — «OXI-HRV», основанная на одновременном слежении за изменением традиционных «пульсоксиметрических» показателей состояния пациента и изменением показателей вариабельности ритма сердца, получаемых в приборе за счет кардиоинтервалографической обработки сигнала пульсоксиметрического датчика.
Cледящее определение показателей вариабельности ритма сердца позволяет получить информацию об адекватности анестезиологической защиты, действии послеоперационного стресса, тяжести состояния больных в реанимации и при проведении интенсивной терапии
В режиме просмотра показателей вариабельности ритма сердца на графический дисплей выводится гистограмма распределения межпульсовых интервалов, а также значения показателей: SDNN, HRV-индекса или показателей активности регуляции симпатического СИМ и парасимпатического ПАР отделов ВНС.

Слежение за изменением значения индекса перфузии позволяет:
Объективно оценить количественное изменение величины перфузии как степени периферической вазодилятации во время проведения общей, перидуральной и местной анестезии.
Определить участок с максимальной перфузией для расположения датчика, что необходимо для снижения погрешностей определения сатурации кислорода.
Оценить коллатеральный кровоток перед артериальной катетеризацией.
Объективно оценить уровень обезболивания.

При комплектации пульсоксиметра отражательным датчиком имеется возможность измерения SpO2 и частоты пульса плода для диагностики состояния внутриутробного плода во время родов (см. «Новая технология пульсоксиметрии для диагностики состояния внутриутробного плода в родах»)

Дополнительные возможности (по заказу):
— питание от сети постоянного тока 12 В
— встроенный аккумулятор на 12 часов работы
— интефейс USB

Датчики пульсоксиметров «ЭЛОКС» отличаются усиленной конструкцией, что обеспечивает высокую надежность и длительный срок эксплуатации.

Возможно подключение датчиков Nellcor или аналогичных (разъем стандарта DS100A) .

Пальцевой датчик

Отражательный датчик

С помощью пальцевого датчика анализируется излучение, прошедшее через ткани, содержащие кровеносные сосуды с артериальной пульсацией

С помощью отражательного датчика анализируется излучение, отраженное от тканей, содержащих кровеносные сосуды с артериальной пульсацией

Технические характеристики

Диапазон измерения SpO2 0 . . 99 %
Погрешность измерения SpO2
в диапазоне 80 . . 99 %
не более ± 2 %
в диапазоне 50 . . 79 %
не более ± 3 %
в диапазоне 0 . . 49 %
не нормируется
Диапазон измерения частоты пульса 30 . .250 уд/мин
Погрешность измерения частоты пульса
в диапазоне 30 . . 99 уд/мин
не более ± 2 уд/мин
в диапазоне 100 . . 250 уд/мин
не более ± 3 уд/мин
Время установления показаний не более 10 с
Диапазон установки значений порога сигнализации по SpO2 50 . . 98 %
Диапазон установки значений порогов сигнализации по частоте пульса 30 . . 250 уд/мин
Время непрерывной работы прибора 24 час
Потребляемая мощность прибора от сети переменного тока 220±22В,50±0,5 Гц не более 10 ВА
Габаритные размеры прибора 205х155х80 мм
Габаритные размеры датчика SpO2 71х25х25 мм
Длина кабеля датчика SpO2 не менее 2.5 м
Масса прибора не более 1.2 кг

Пульсоксиметры Элокс

Пульсоксиметры «ЭЛОКС» обеспечивают непрерывное вычисление и цифровую индикацию значения степени насыщения гемоглобина кислородом (SpO2) и значения частоты сердечных сокращений (ЧСС) на цифровом индикаторе, сигнализацию выхода указанных значений за установленные пределы.
Модель «ЭЛОКС-01М» также обеспечивает отображение фотоплетизмограммы и тренда насыщения гемоглобина кислородом на графическом жидкокристаллическом дисплее, непрерывное вычисление и индикацию индекса перфузии.

Новые возможности модели ЭЛОКС-01М:

Реализована новая технология слежения за состоянием пациента — «OXI-HRV», основанная на одновременном слежении за изменением традиционных «пульсоксиметрических» показателей состояния пациента и изменением показателей вариабельности ритма сердца, получаемых в приборе за счет кардиоинтервалографической обработки сигнала пульсоксиметрического датчика.
Cледящее определение показателей вариабельности ритма сердца позволяет получить информацию об адекватности анестезиологической защиты, действии послеоперационного стресса, тяжести состояния больных в реанимации и при проведении интенсивной терапии
В режиме просмотра показателей вариабельности ритма сердца на графический дисплей выводится гистограмма распределения межпульсовых интервалов, а также значения показателей: SDNN, HRV-индекса или показателей активности регуляции симпатического СИМ и парасимпатического ПАР отделов ВНС.

Слежение за изменением значения индекса перфузии позволяет:
Объективно оценить количественное изменение величины перфузии как степени периферической вазодилятации во время проведения общей, перидуральной и местной анестезии.
Определить участок с максимальной перфузией для расположения датчика, что необходимо для снижения погрешностей определения сатурации кислорода.
Оценить коллатеральный кровоток перед артериальной катетеризацией.
Объективно оценить уровень обезболивания.

При комплектации пульсоксиметра отражательным датчиком имеется возможность измерения SpO2 и частоты пульса плода для диагностики состояния внутриутробного плода во время родов (см. «Новая технология пульсоксиметрии для диагностики состояния внутриутробного плода в родах»)

Дополнительные возможности (по заказу):
— питание от сети постоянного тока 12 В
— встроенный аккумулятор на 12 часов работы
— интефейс USB

Датчики пульсоксиметров «ЭЛОКС» отличаются усиленной конструкцией, что обеспечивает высокую надежность и длительный срок эксплуатации.

Возможно подключение датчиков Nellcor или аналогичных (разъем стандарта DS100A) .

Пальцевой датчик

Отражательный датчик

С помощью пальцевого датчика анализируется излучение, прошедшее через ткани, содержащие кровеносные сосуды с артериальной пульсацией

С помощью отражательного датчика анализируется излучение, отраженное от тканей, содержащих кровеносные сосуды с артериальной пульсацией

Технические характеристики

Диапазон измерения SpO2 0 . . 99 %
Погрешность измерения SpO2
в диапазоне 80 . . 99 %
не более ± 2 %
в диапазоне 50 . . 79 %
не более ± 3 %
в диапазоне 0 . . 49 %
не нормируется
Диапазон измерения частоты пульса 30 . .250 уд/мин
Погрешность измерения частоты пульса
в диапазоне 30 . . 99 уд/мин
не более ± 2 уд/мин
в диапазоне 100 . . 250 уд/мин
не более ± 3 уд/мин
Время установления показаний не более 10 с
Диапазон установки значений порога сигнализации по SpO2 50 . . 98 %
Диапазон установки значений порогов сигнализации по частоте пульса 30 . . 250 уд/мин
Время непрерывной работы прибора 24 час
Потребляемая мощность прибора от сети переменного тока 220±22В,50±0,5 Гц не более 10 ВА
Габаритные размеры прибора 205х155х80 мм
Габаритные размеры датчика SpO2 71х25х25 мм
Длина кабеля датчика SpO2 не менее 2.5 м
Масса прибора не более 1.2 кг

Датчик для пульсоксиметра «Элокс» —


Датчик для пульсоксиметра «Элокс» выпуска до 2005 г. (зав.N до 849 включительно) —


Встроенный аккумулятор для пульсоксиметра «Элокс» —


Интерфейс USB для пульсоксиметра «Элокс» —


Переходник для подключения датчиков Nellcor и аналогичных (разъем стандарта DS100A) —

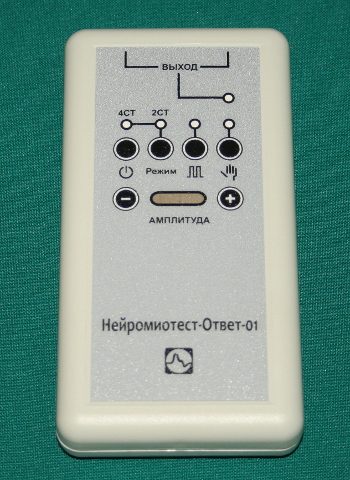

Электростимулятор периферических нервов для оценки нейромышечной функции во время наркоза НЕЙРОМИОТЕСТ-ОТВЕТ-01


Электростимулятор НЕЙРОМИОТЕСТ-ОТВЕТ-01 предназначен для оценки нейромышечной функции во время наркоза путем диагностической электростимуляции периферических двигательных нервов в режимах TOF (4 ст) /Train-of-Four/ и DBS (2 ст) /Double-Burst Stimulation/ и наблюдения выраженности вызванных мышечных ответов.
Электростимулятор используется для экспресс-контроля нейромышечной функции при проведении хирургических операций, в послеоперационном периоде, при проведении интенсивной терапии связанной с использованием мышечных релаксантов.


Электроды накладываются на кожу в проекции локтевого нерва в области дистальной части предплечья. Мышечный ответ на тест-стимул оценивается по методике визуального и тактильного контроля сокращения большого пальца кисти руки. Определяется количество мышечных сокращений (ответов) и их относительная амплитуда, которые позволяют судить о выраженности НМБ.

Наблюдение и оценка нейромышечного ответа при использовании мышечных релаксантов как в ходе операции, так и при проведении интенсивной терапии позволяет получить важную информацию, необходимую для определения оптимального момента для интубации трахеи, точной дозировки препаратов для обеспечения НМБ, момента прекращения НМБ. В послеоперационном периоде по полученным данным объективно определяется момент перевода пациента на спонтанное дыхание, что способствует снижению послеоперационных осложнений.

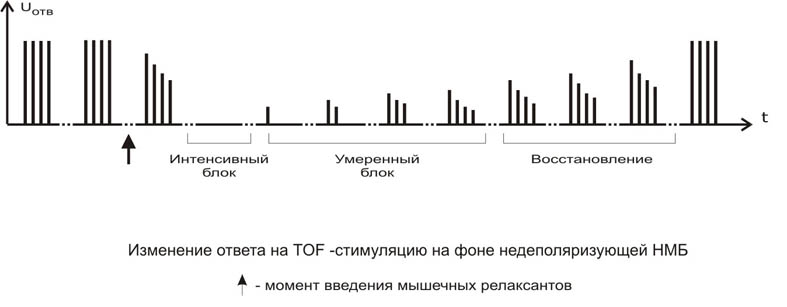

Режимы работы прибора TOF и DBS
Стимул в режиме TOF пачка из четырех импульсов
Стимул в режиме DBS две пачки импульсов по три импульса в каждой пачке
Режим запуска стимуляции однократный / периодический
Период следования стимулов в периодическом режиме запуска 10±1 с
Длительность импульса стимуляции 200±20 мкс
Фронт, спад импульса не более 10 мкс
Параметры стимула в режиме TOF:
количество пачек импульсов
1
количество импульсов в пачке
4
частота следования импульсов в пачке
2±0,2 Гц
Параметры стимула в режиме DBS
количество пачек импульсов
2
количество импульсов в пачке
3
частота следования импульсов в пачке
50±5 Гц
временной сдвиг пачек
750±150 мс
Максимальная амплитуда тока стимуляции на активной нагрузке1 кОм 60±10 мА
Питание прибора осуществляться от батареи напряжением 9В
Потребляемая мощность не более 0,1 Вт
Габаритные размеры прибора 122х60х25 мм
Масса прибора не более 0,15 кг
Габаритные размеры электродов
диаметр
12±1 мм
толщина
3±0,5 мм
Длина кабеля пациента не менее 1,5 м

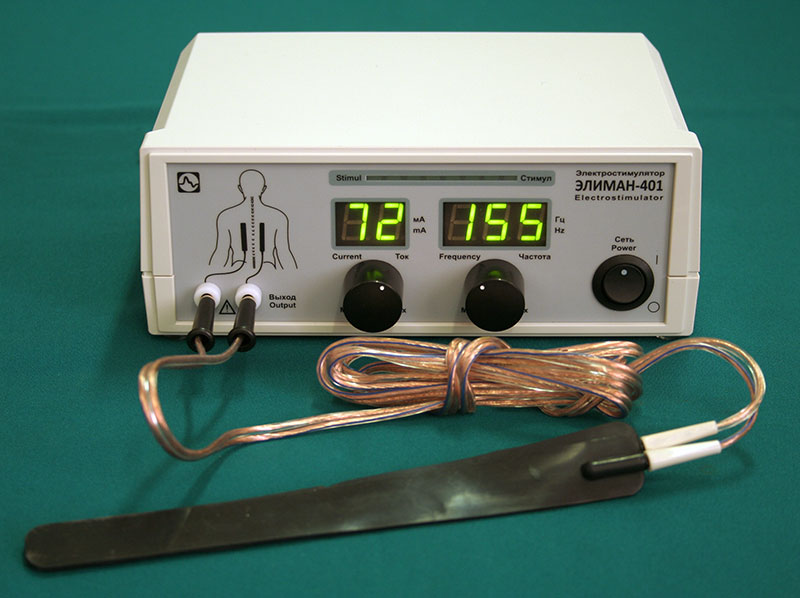

Противоболевой электростимулятор ЭЛИМАН-401

  • Лечение интенсивных послеоперационных болей
  • Лечение интенсивных болей травматического характера в условиях стационара
  • Достижение анальгезии при общей анестезии во время хирургических операций
  • Лечение болей при хронических болевых синдромах нейрогенного происхождения
  • Обезболивание в родах

Результаты

При послеоперационном обезболивании получено сокращение применения наркотиков в 7 раз.
Хороший эффект электроанальгезии (снижение боли до незначительных ощущений) получен в 65% случаев, удовлетворительный (для адекватного обезболивания требуется дополнительное введение анальгетиков) — в 27% случаев.
При купировании хронических болевых синдромов при лечении остеохондрозов, невритов, невралгий, фантомных болей ампутированных хорошийэффект получен в 62% случаев, удовлетворительный — в 30%.
Получена высокая эффективность периферической электроанальгезии при обезболивании родов (доля хороших эффектов составила 60%, удовлетворительных- 25%).

Принцип действия

Действие прибора основано на чрескожной электростимуляции периферических нервных стволов, иннервирующих зону болевого раздражения.
Противоболевой эффект достигается путем подачи импульсного тока через гибкие плоские электроды на крупные нервные стволы, иннервирующие источник болевых ощущений. Через 45-60 минут электростимуляции боли исчезают полностью или значительно стихают. В течение 2-4 часов после отключения стимулов пациенты не испытывают боли. При возобновлении возможно проведение повторных сеансов электростимуляции.
Впервые в практике чрескожной электронейростимуляции использовано автоматическое биорегулирование параметров стимула. Периодическая подстройка стимула в зависимости от импеданса тканей под электродами ослабляет адаптацию нервных структур к действию стимулирующего тока, что обеспечивает высокую эффективность обезболивания в течение длительного лечения.
За счет выбора оптимальной формы тока стимуляции обеспечивается эффективное возбуждение нервных структур при минимальных ощущениях под электродами.

Технические данные

Форма тока
пачки прямоугольных импульсов
Длительность
100-500 мкс
Частота
100-250 Гц
Несущая частота
50 кГц
Амплитуда
0-100 мА
Потребляемая мощность от сети 220В
не более 15 Вт
Габариты
205х155х80 мм
Масса
1.2 кг
